¡A simular! Parte 1

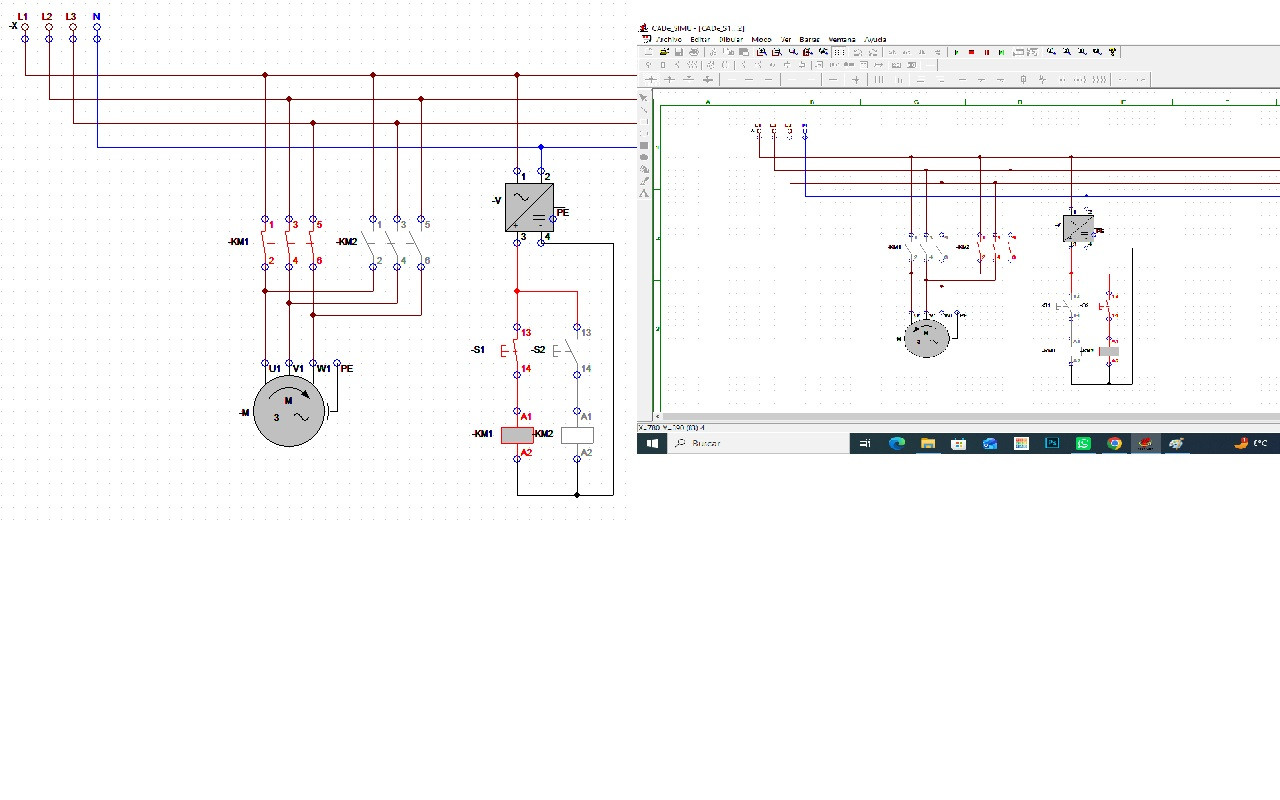

Caso 1: Motor simple
Ejercicio

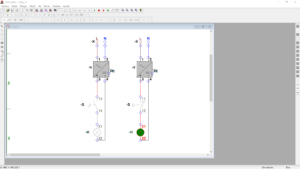

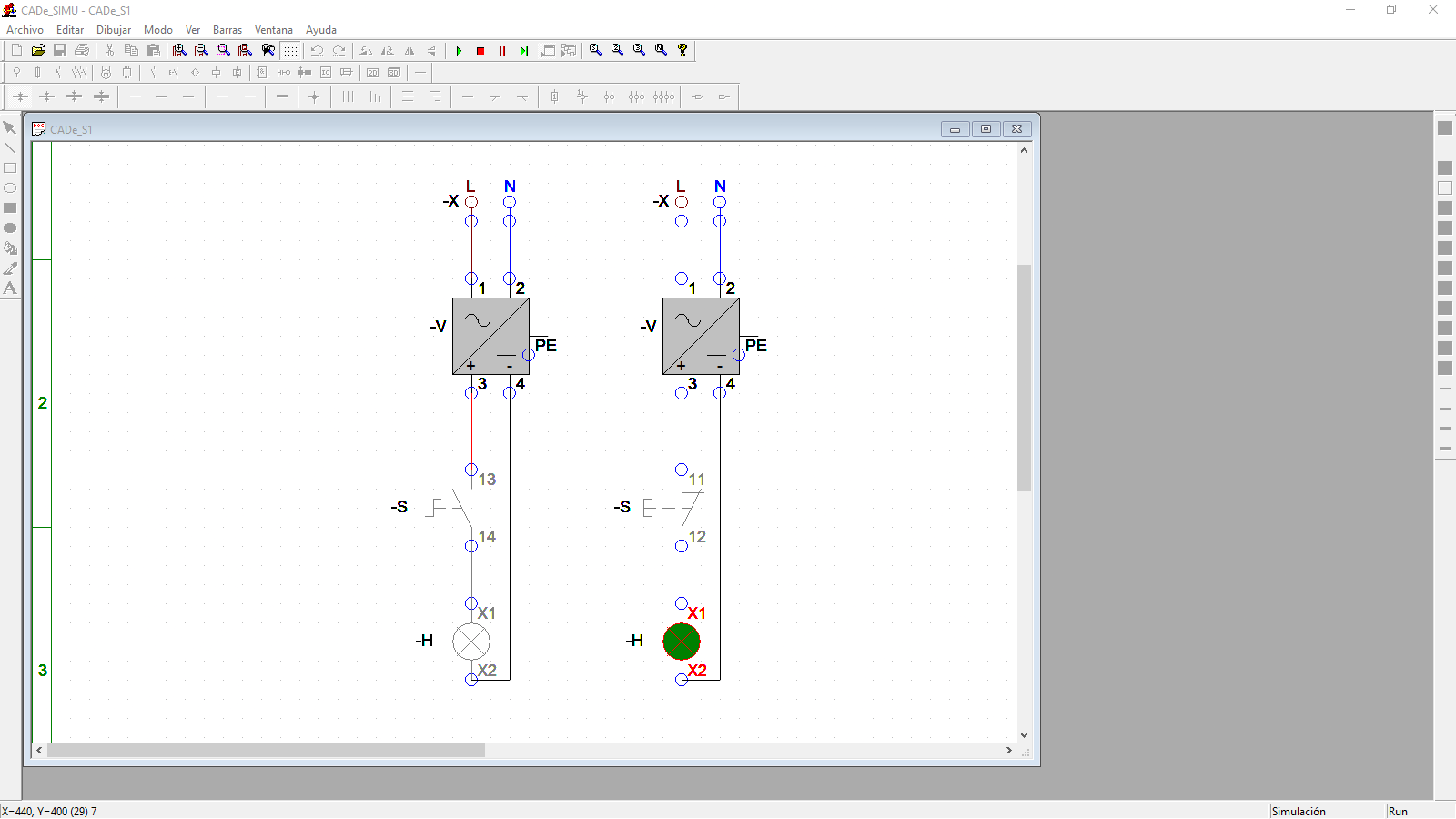

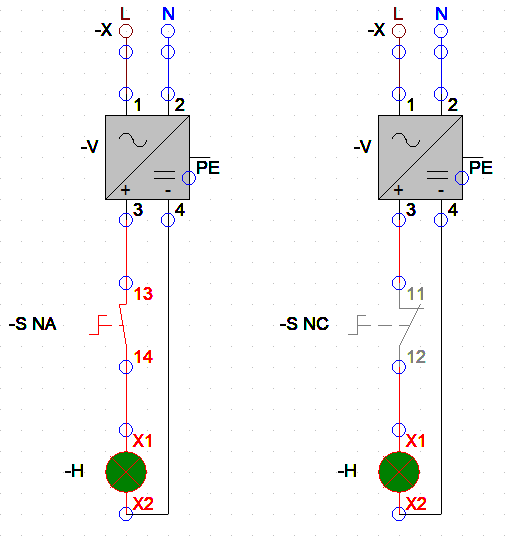

Simula el circuito anterior, y prueba cambiar los interruptores por otros elementos. ¿Cuál es la diferencia de comportamiento que observas entre usar un pulsador normal abierto (Pulsador NA) y un normal cerrado (Pulsador NC)?
Caso 2: Motor con inversión de marcha
📝 Ejercicio

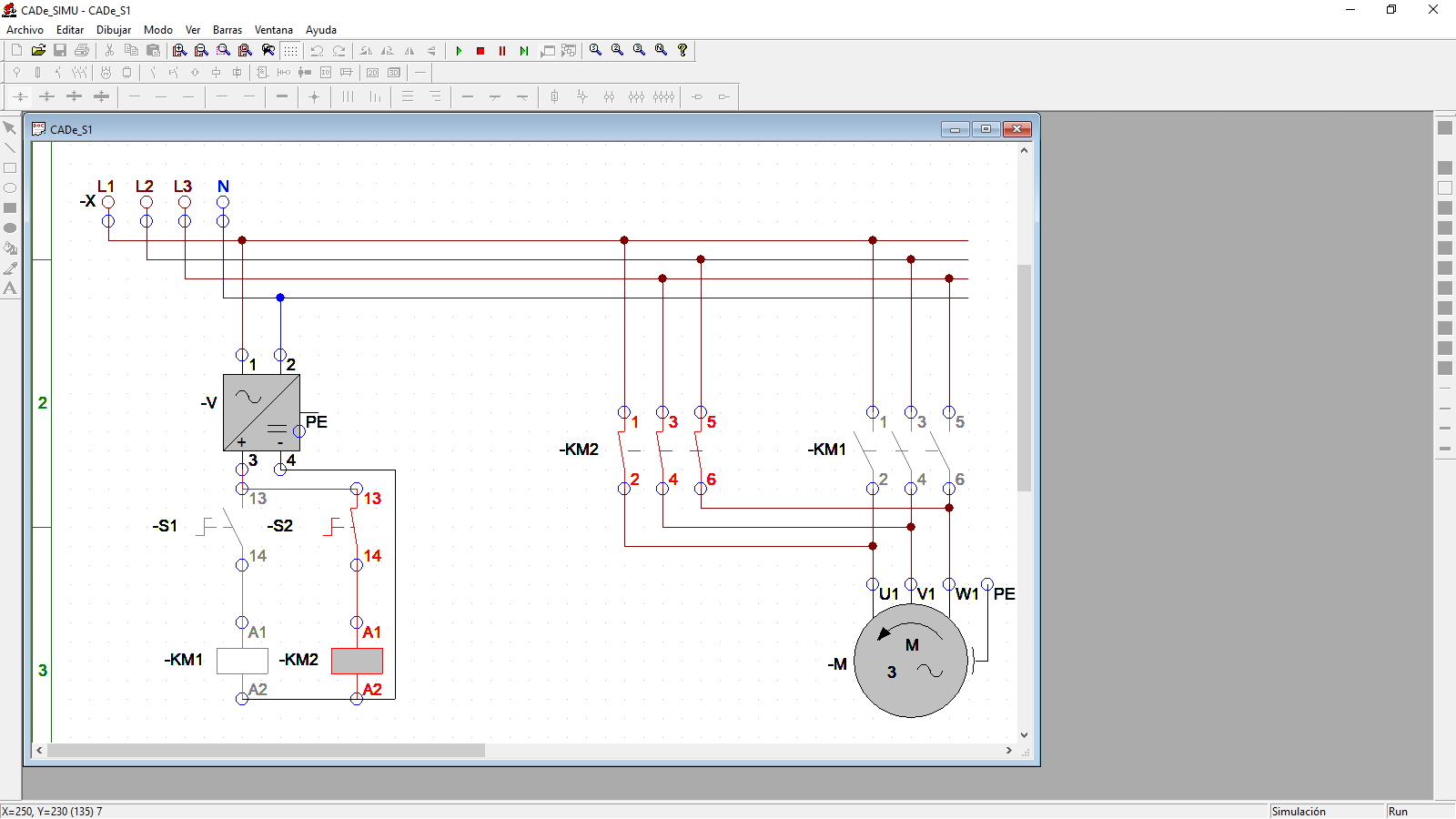

Te dejamos el circuito para que puedas probarlo, o diseñalo directamente a partir del primer ejercicio agregando un botón, una bobina, y un juego de contactos adicional.
💡 ¿Cómo abrirlo?
Una vez descargado, abrí el CADe-SIMU y andá a Archivo → Abrir...
Una vez descargado, abrí el CADe-SIMU y andá a Archivo → Abrir...
Muy bueno!gracias
le agregue una luz piloto para saber que pulsador esta accionado
Buenísima la clase!!!
buena clase!
que se vengan los PLC!!!

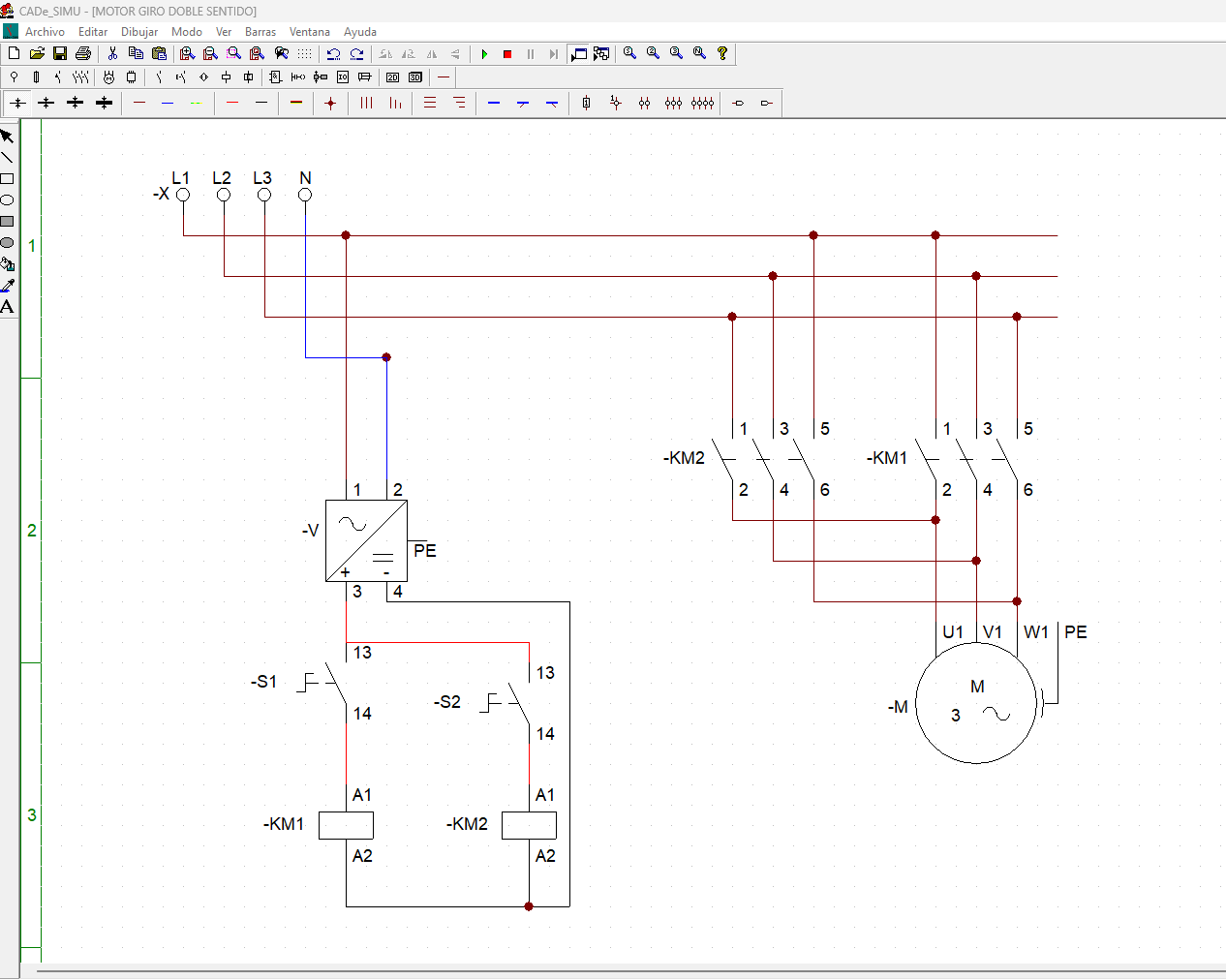

MOTOR GIRO IZQ – DER
(Pulsador NA) se encuentra en reposo y al presionar energiza .
(Pulsador NC)Se encuentra siempre energizada cuando presionamos deja de alimentar a lo que se encuentre conectado

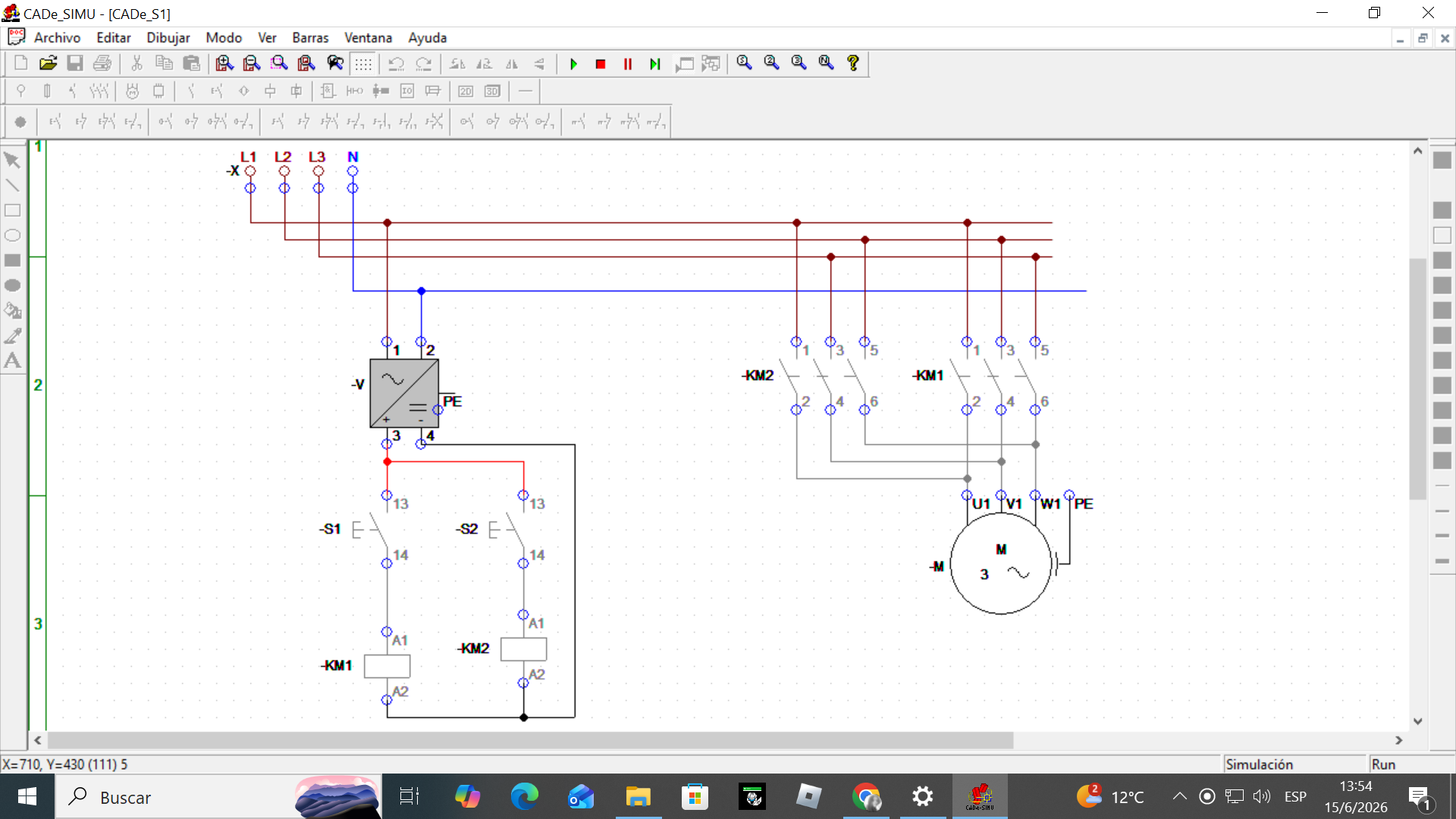

Genial lo hice a continuación del circuito anterior y funciono de 10.
Excelente
Muy buena la clase y el curso en general.
Buena clase
No logro que prenda el motor. Las conexiones con los cables creo que están bien las hice un montón de veces pero no funciona
La diferencia entre usar un pulsador normalmente abierto y normalmente cerrado es que, NA en su posición inicial no permite el paso de la señal, es decir, el circuito permanecerá abierto mientras no se realice ninguna acción sobre el pulsador, NC es lo contrario, en su posición inicial permite el paso de la señal hasta que se realice una acción sobre el mismo, abriendo el circuito.

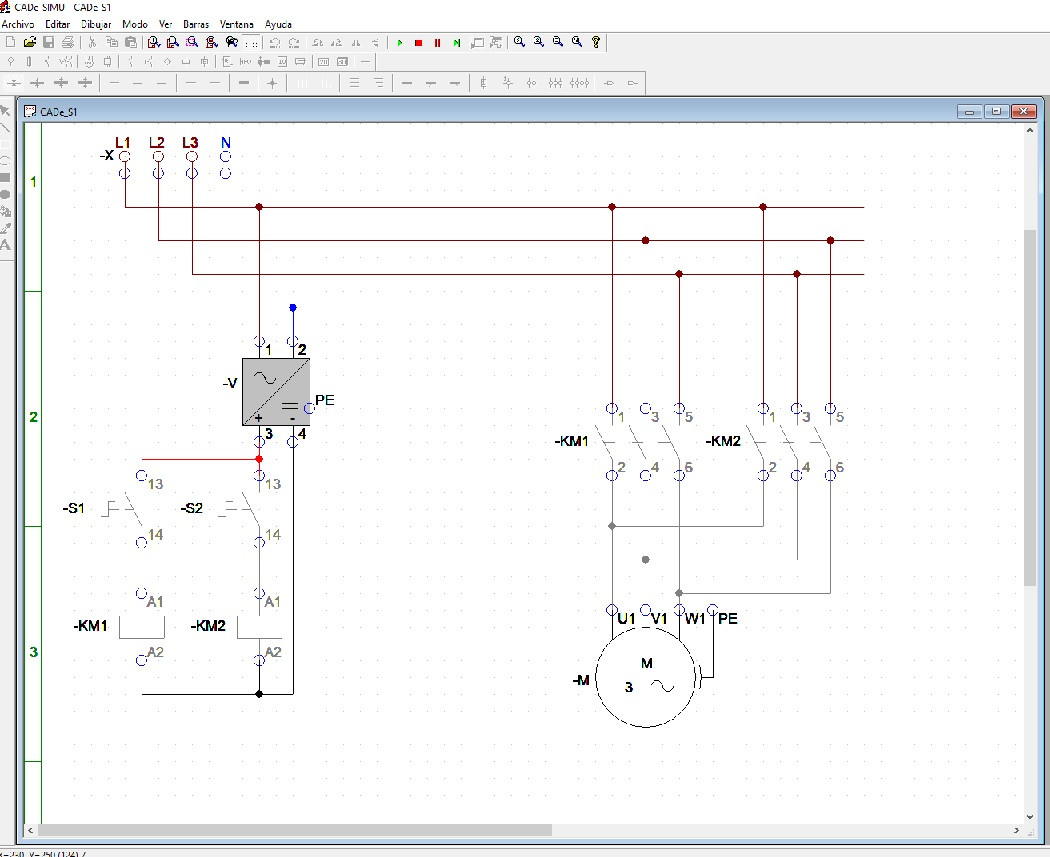

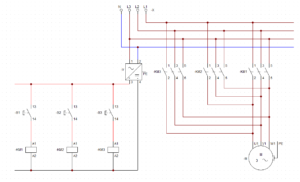

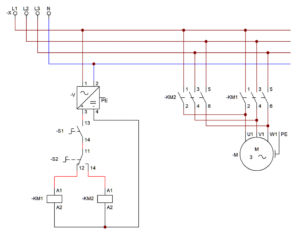

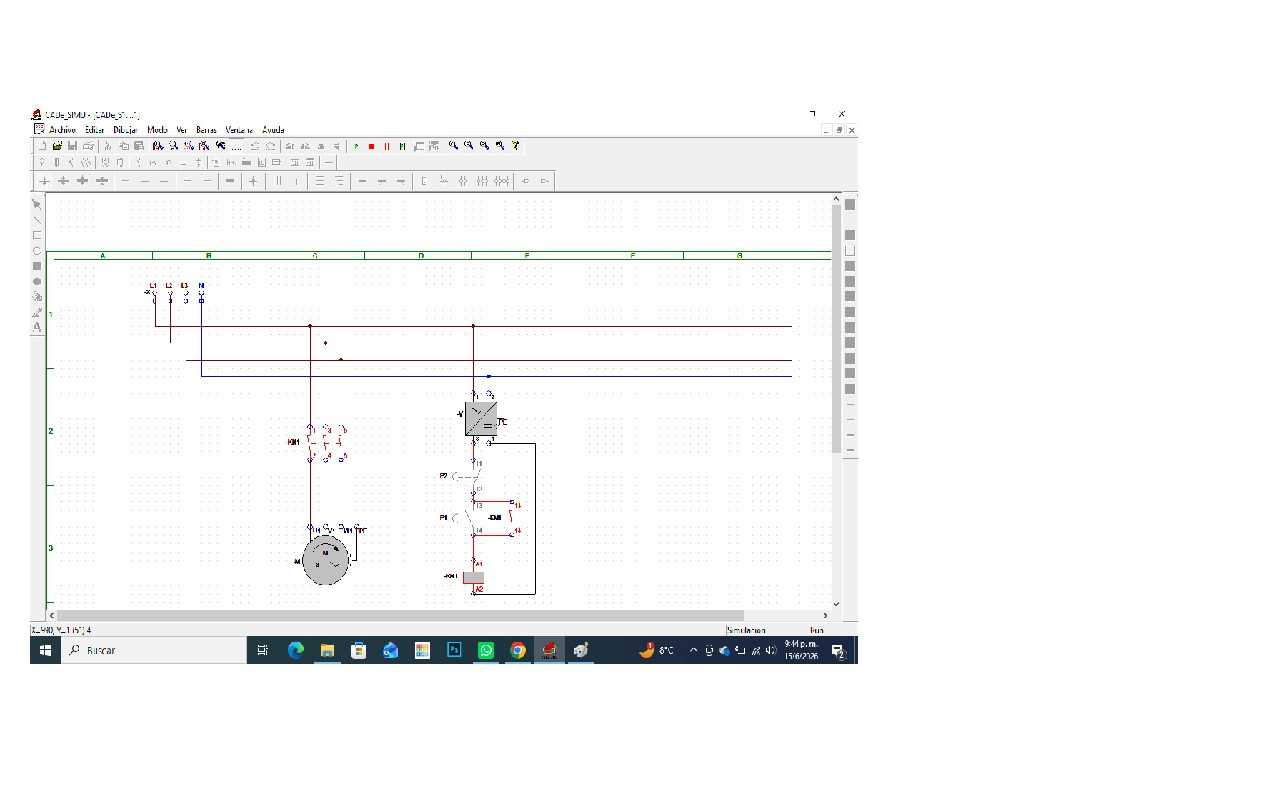

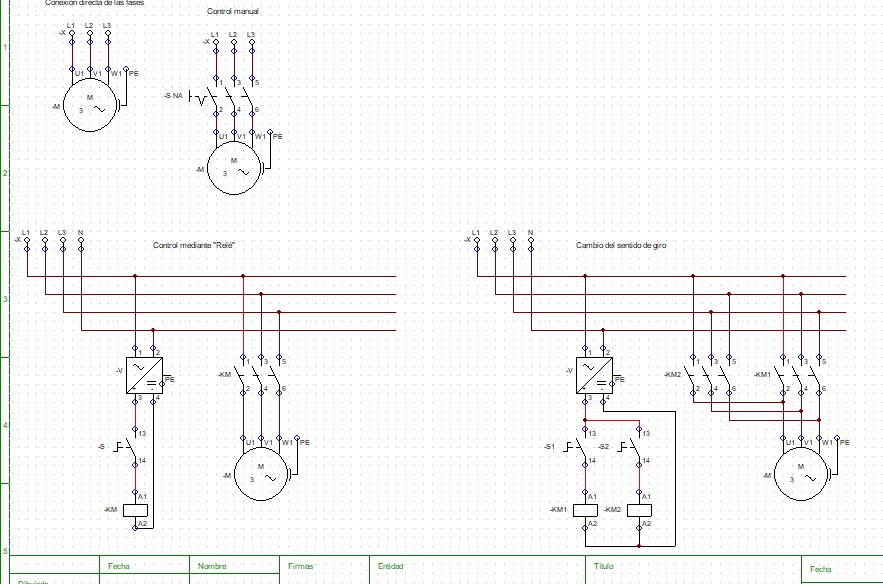

Diagrama del motor
muy buena clase
Realmente la forma de explicar todo es exelente
excelente

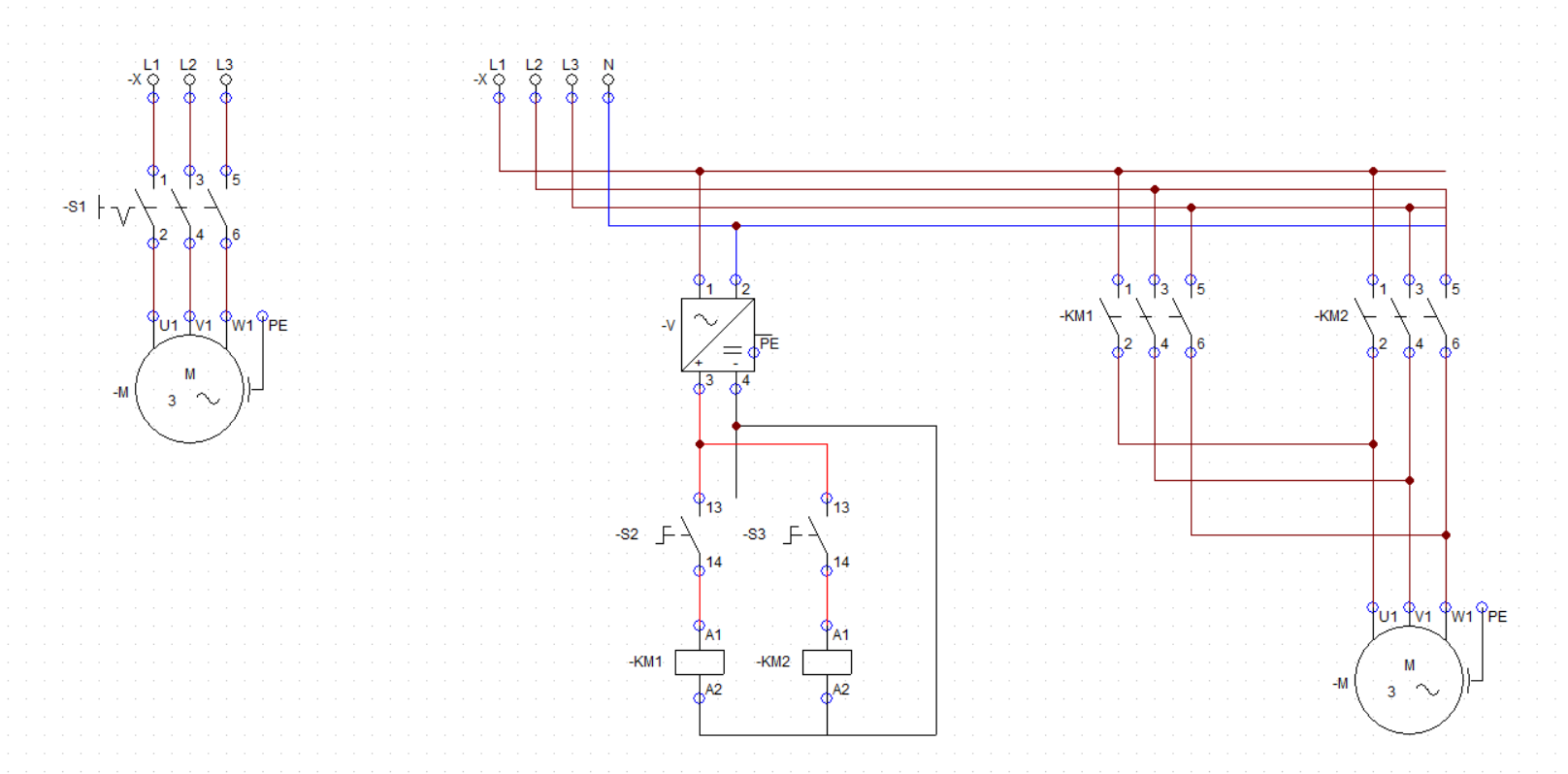

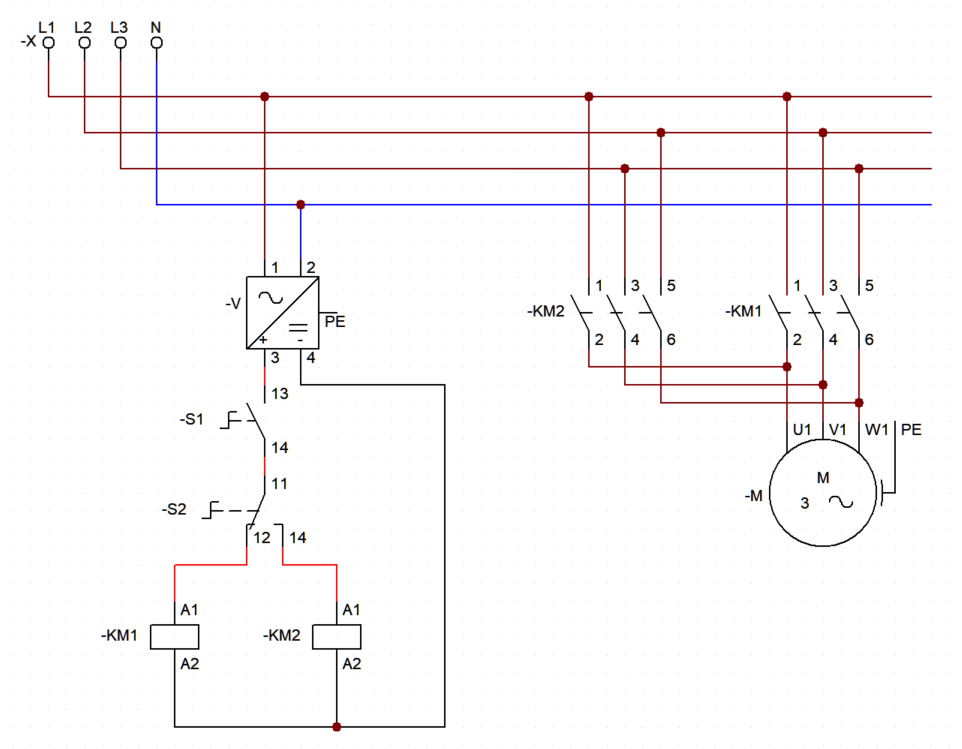

Realice una pequeña variación con un interruptor para energizar el circuito de control y un interruptor conmutado para seleccionarla dirección de giro.
En ese caso, en teoria, queda energizado y no hace falta enclavamiento verdad?
Con el pulsador, se debe mantener este presionado para energizar el motor.

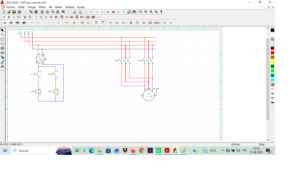

hola envio circuito terminado buena clase

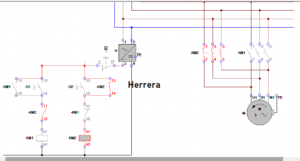

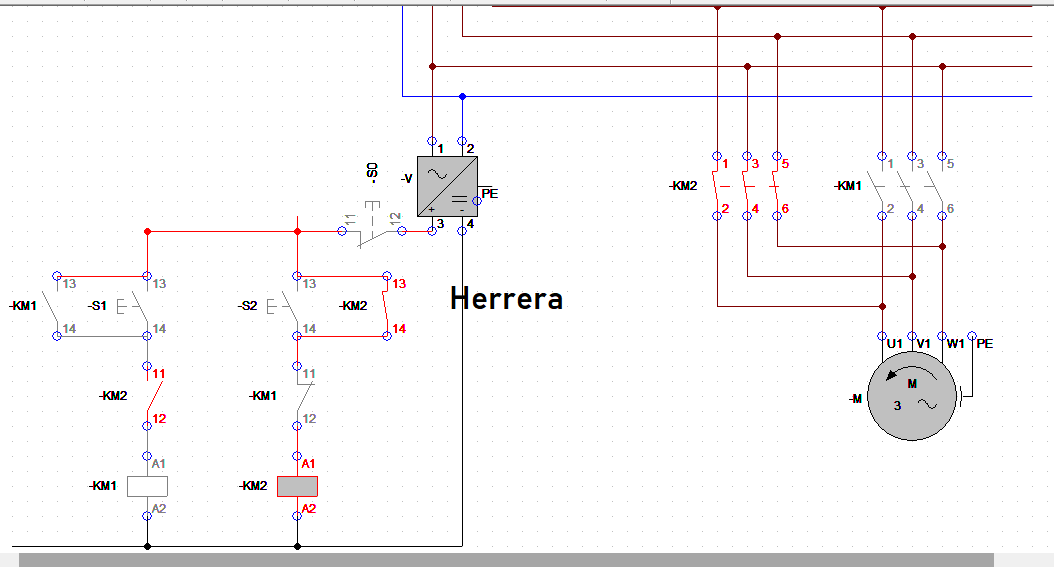

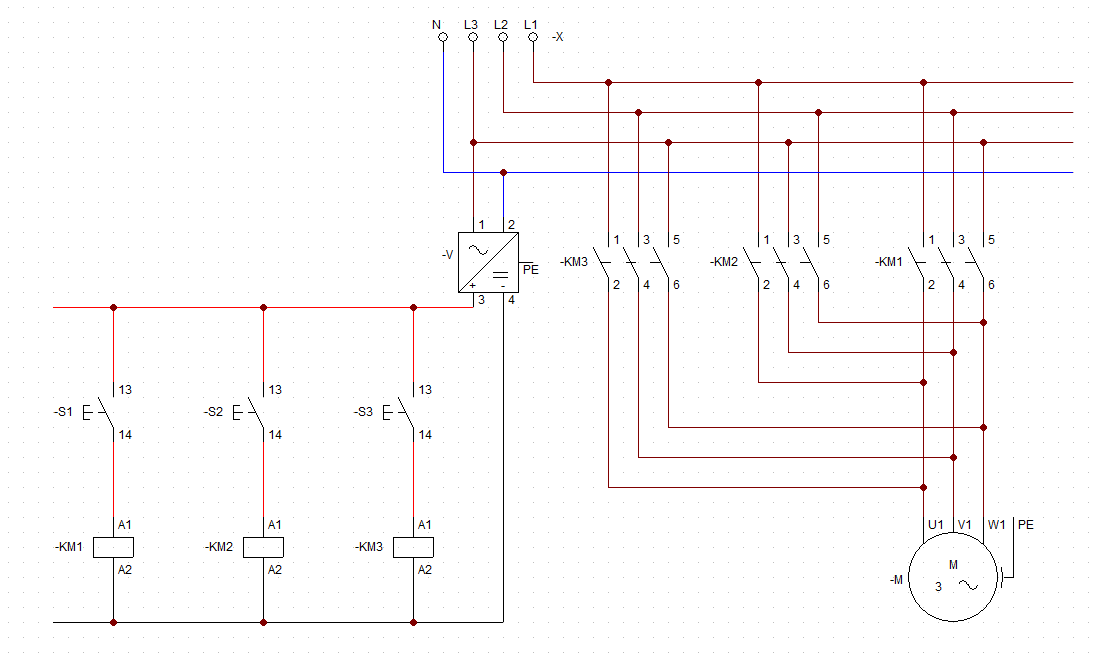

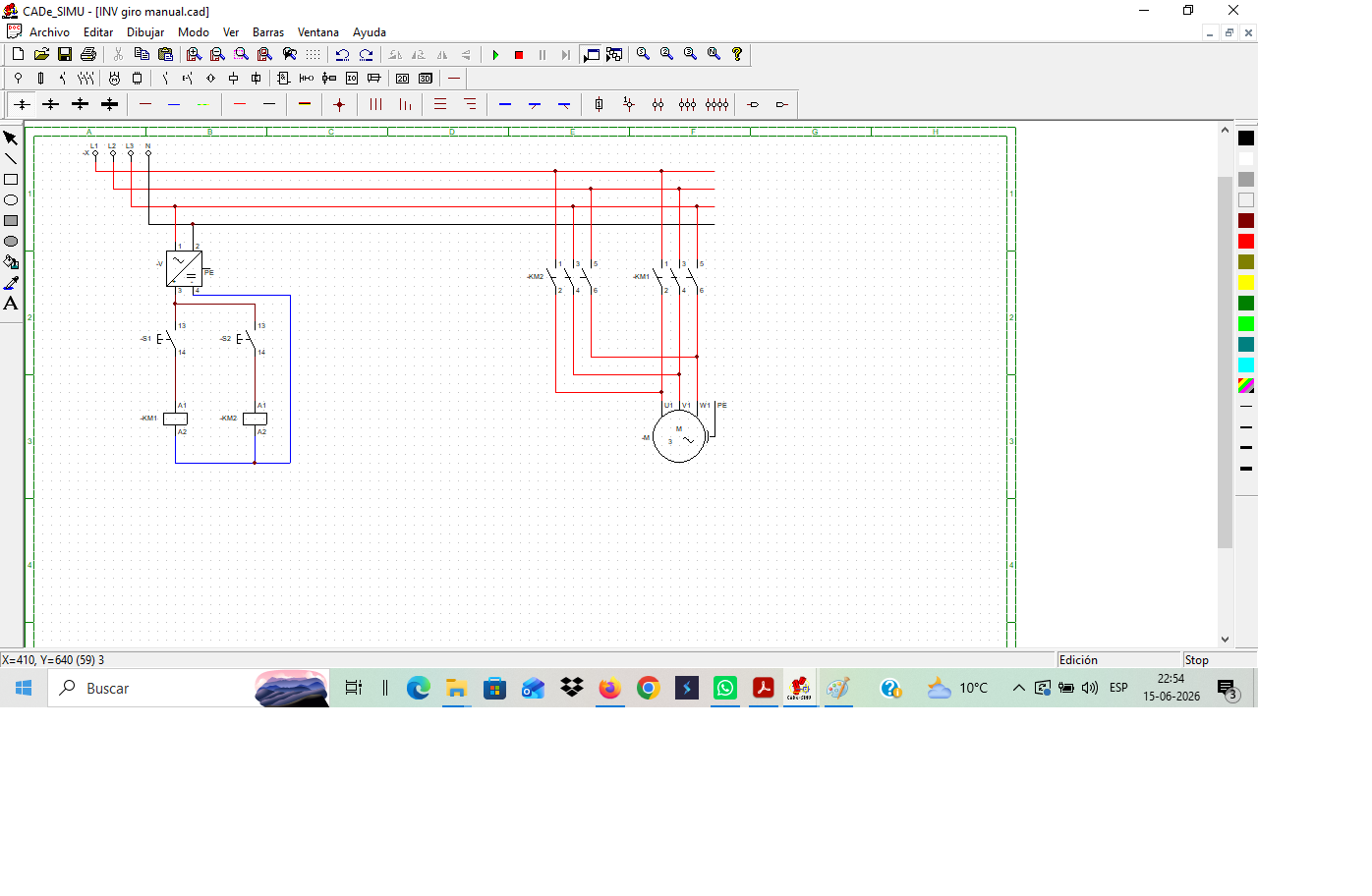

Control motor con inversor
