Como prometimos, podés descargar el ejercicio para probar lo que vimos en este video
🔗 aquí.
Los mapas de Karnaugh son una herramienta espectacular para simplificar combinaciones de entradas y salidas, logrando soluciones más elegantes a problemas que de otra manera generarían muchísimas ramas de código.
Los ejercicios se van poniendo más complejos. Tomate todo el tiempo que necesités. No son difíciles, pero hay que ser metódicos y prestar atención. ¡La paciencia y el cuidado son características fundamentales de cualquier programador!
📐 Notación útil
A, B, C, D Entradas
Q1, Q2 Salidas
A' NOT A (negado)
A + B A OR B
A * B A AND B
Ejemplo: «Q1 es igual al sensor A en 1, o B en 0» → Q1 = A + B'
🧪 Ejercicios — Lógica combinacional
Simplificá estos 3 sistemas usando tablas de verdad y, si es necesario, mapas de Karnaugh.
📗Ejercicio 1 — 2 entradas, 1 salida
Control de cinta transportadora
Entrada A
Detecta si hay un paquete en posición A
Entrada B
Detecta si hay un paquete en posición B
La cinta debe moverse si:
- Hay un paquete en A, pero no en B
- O hay paquetes en ambas posiciones
🎯 Diseñá el circuito (Ladder o lógica cableada) con una bobina que controle el motor de la cinta.
📙Ejercicio 2 — 3 entradas, 2 salidas
Control de temperatura y ventilación
Entrada A
Temperatura > 70°C
Entrada B
Concentración de gases peligrosa
Entrada C
Manual (0) / Automático (1)
Salida 1 — Ventilación
Activar si temperatura alta o gases peligrosos, pero solo en modo automático.
Salida 2 — Alarma
- Temperatura alta en modo automático
- Gas alto en modo manual
- Ambos sensores activos (cualquier modo)
- Modo manual con cualquier sensor activo
- Gas alto y temperatura normal en automático
📌 Este es un ejemplo de documentación desordenada donde las condiciones están dispersas. ¡Perfecto para practicar con tablas de verdad y Karnaugh!
📕Ejercicio 3 — 4 entradas, 2 salidas
Control de horno industrial
⚠️ La tabla de verdad tiene 16 filas. ¡Trabajá de manera prolija y con cuidado!
Entrada A
Temperatura adecuada para iniciar
Entrada B
Puerta completamente cerrada
Entrada C
Temporizador alcanzó el tiempo
Entrada D
Manual (0) / Automático (1)
Salida 1 — Inicio del proceso
Activar solo si temperatura adecuada Y puerta cerrada Y temporizador listo, en modo automático.
Salida 2 — Advertencia
- Temperatura adecuada, pero puerta no cerrada (cualquier modo)
- Temporizador activo, pero ni temperatura ni puerta están listas (cualquier modo)
🎯 Diseñá el circuito con 4 entradas (A, B, C, D) y 2 salidas que controlen el inicio y la advertencia.
✍️ ¡Escribí tus respuestas en formato textual o adjuntá una captura de pantalla en los comentarios!
Hola
no se puede descargar el ejercicio.
El enlace dirige directamente al primer vídeo
Gracias
No encuentro el interruptor. De todas maneras, así como está, no me lo simula.
Entra a 2d coloca un pulsador, haz doble click para modificarlo y en tipo de imagen coloca selector y te saldrá el modelado

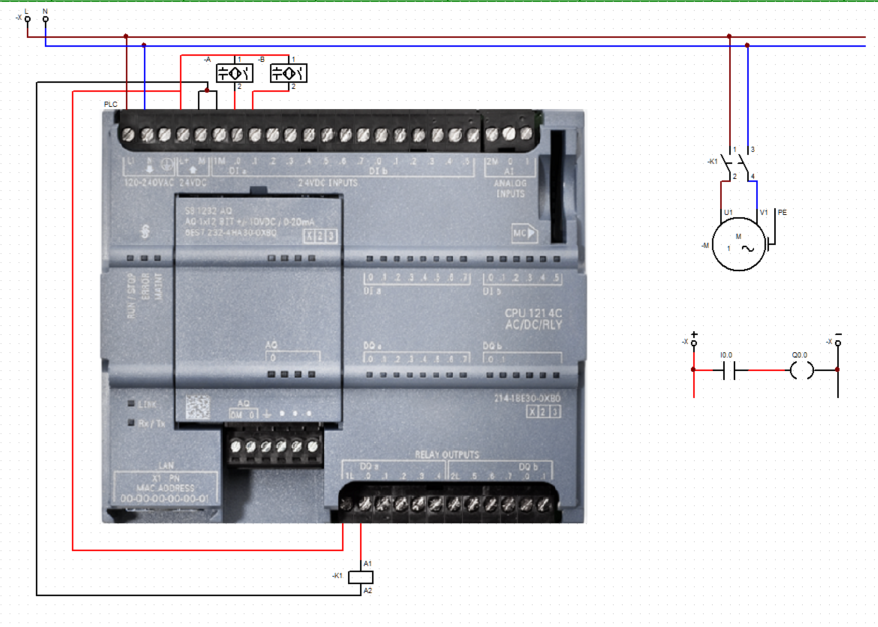

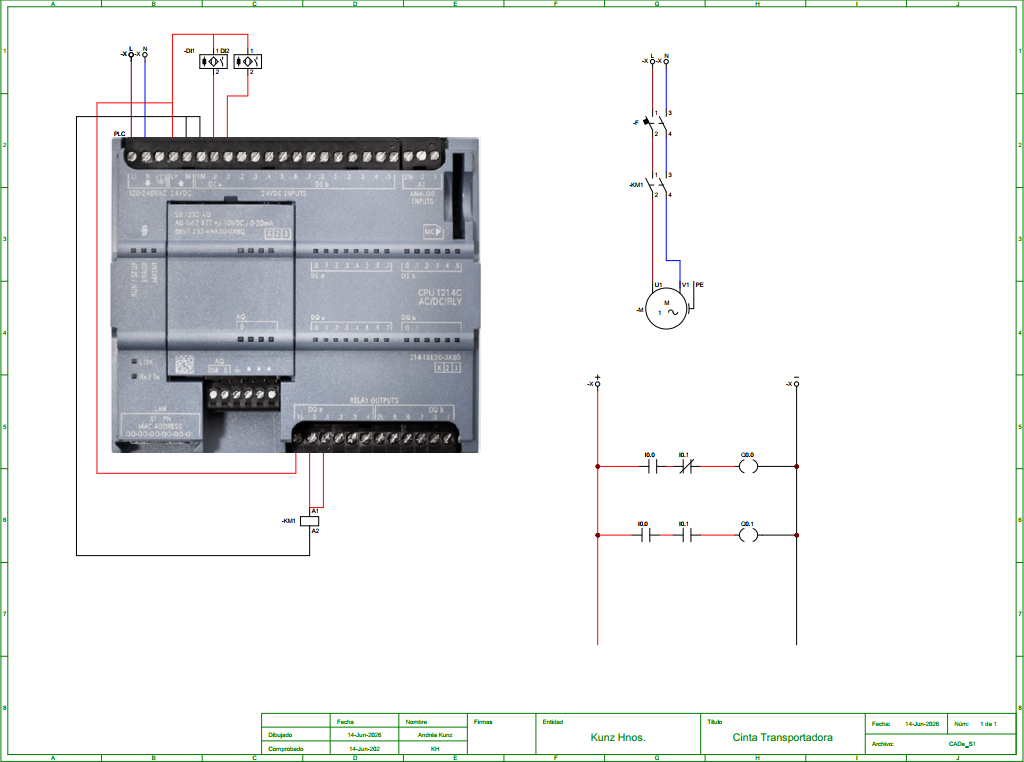

Hola, buenas tardes. Adjunto imagen del ejercicio 1 de esta clase. Quisiera saber si esta bien resuelto.
En el ejercicio 1, tal cual está planteado, podemos omitir al detector B, ya que con una tabla de verdad nos podemos dar cuenta fácilmente de que solo importa cuándo se activa el detector A para activar la cinta transportadora.
los cuadros son de mucha utilidad, aun sigo practicando, muy buena clase

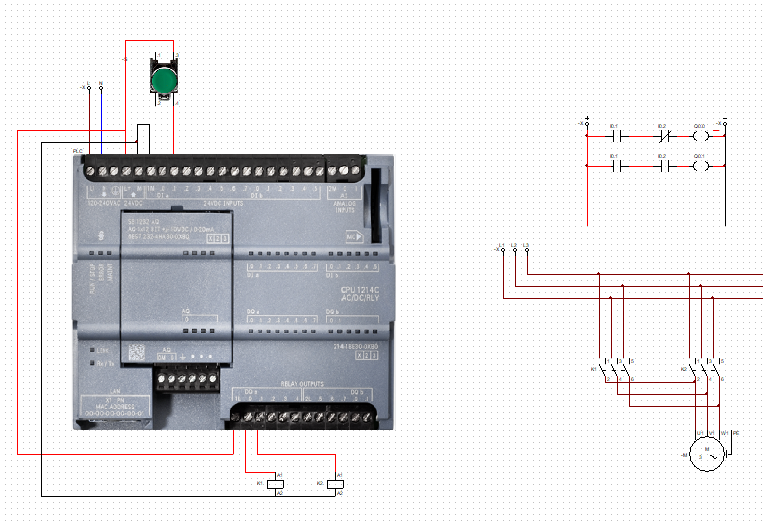

Adjunto una imagen de la practica final, los mapas de Karnaugh los hice en papel y por eso no los puedo mostrar, también tuve que realizar los circuitos en Logo!Soft comfort dado que el software Cade Simu me presentaba varios errores que lo cerraban automáticamente
El ejercicio 1: Solo de depende de la entrada A osea sería un Normal Abierto para , A.
El ejercicio 2: tengo que para la salida ) 1)N.A para C y para la salida 2) N.A para A y B.
