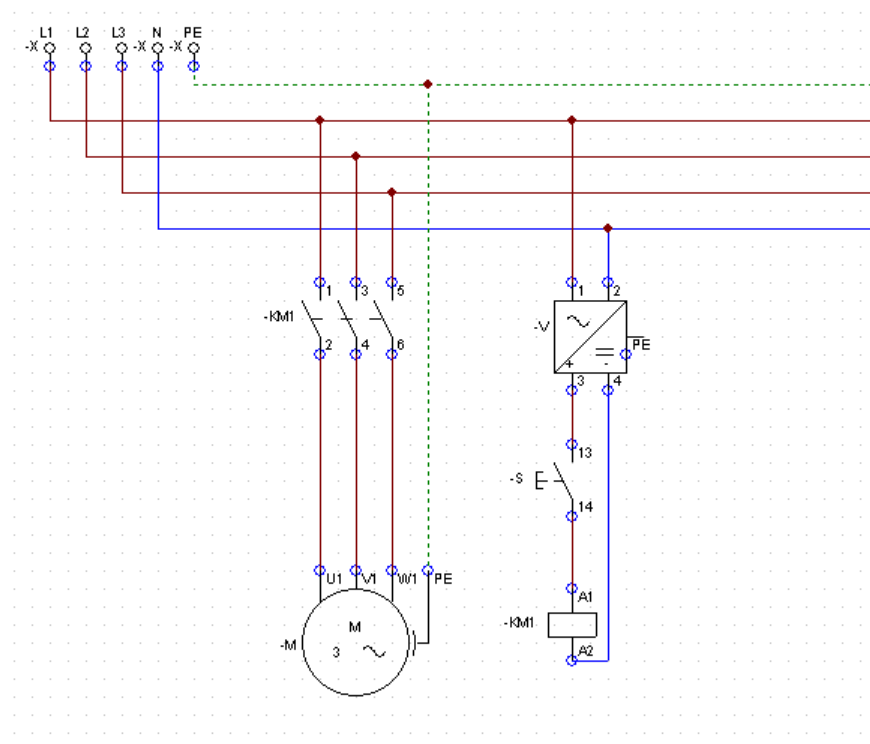

Armando circuitos mas complejos

Temporizadores

Enclavamiento / Autorretención

🔗 Combinaciones interesantes para tener en cuenta

Las siguientes combinaciones de contactos son útiles cuando queremos armar lógica más compleja.

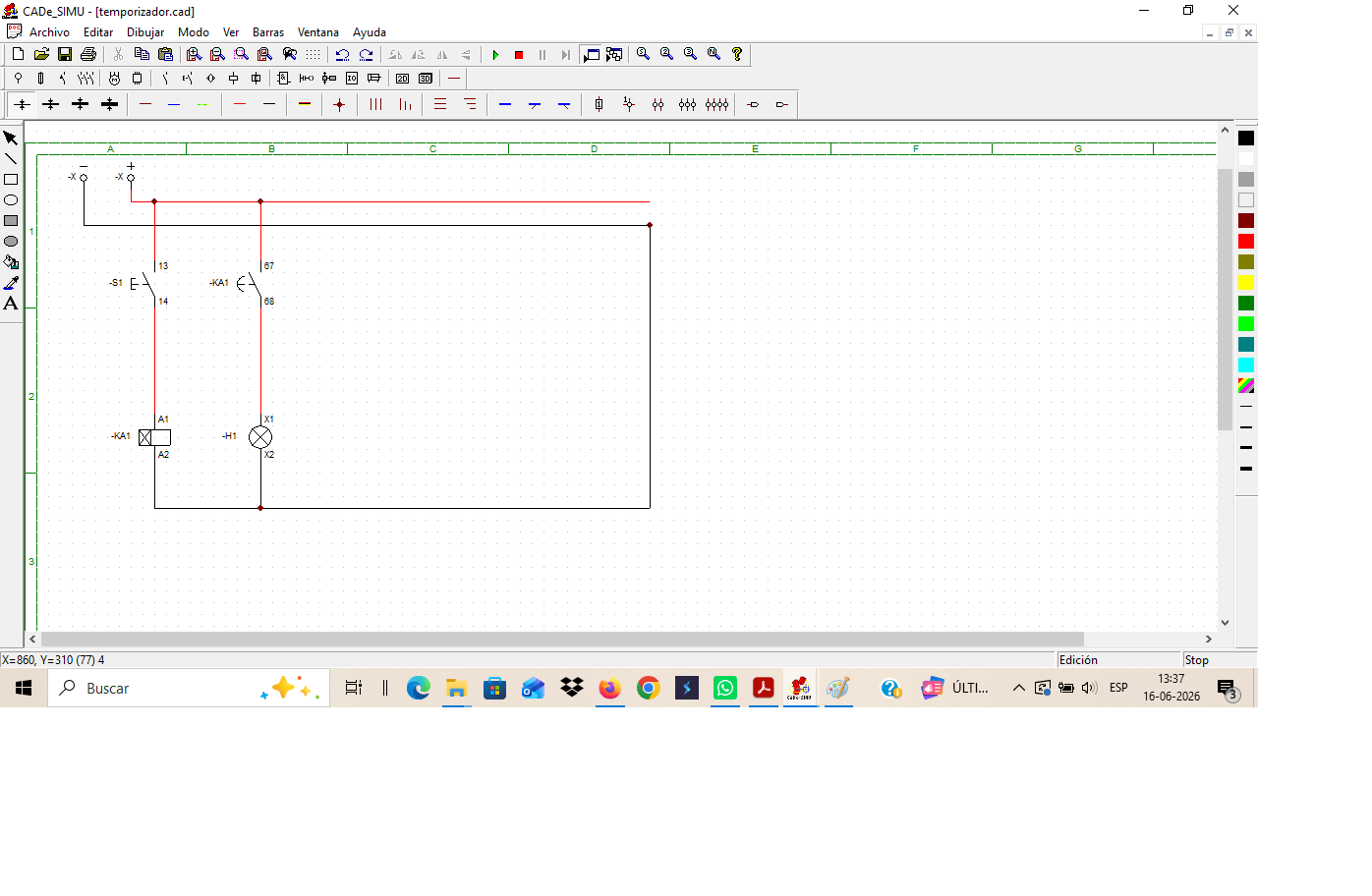

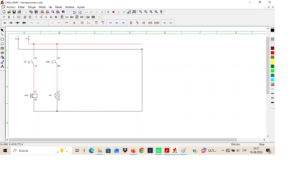

Señales en paralelo — Circuito OR / «O»

Cualquiera de las dos señales que esté activa habilita el circuito.

💬 «El motor se activa si pulso el botón A, o si se activa el sensor de bajo nivel.»
🔒 Señales en serie — Circuito AND / «Y»

Las dos señales (o todas las que estén en serie) deben estar activas para habilitar el circuito.

💬 «El motor se activa solamente si tengo el pulsador presionado, y el fin de carrera está en la posición inicial.»
🔄 Contacto Normal Cerrado — NOT / Negación

Si usamos un relé con su contacto normal cerrado (o algún contacto NC de un botón o llave), invertimos la lógica de funcionamiento. En el ejemplo, si antes cualquier pulsador hacía que la lámpara se active, añadiendo el relé y el NC, cualquier pulsador hace que la lámpara se apague.

💬 «La alarma no se activa si pulso el botón A, o si se activa el sensor de bajo nivel.»
