De plano eléctrico a programa

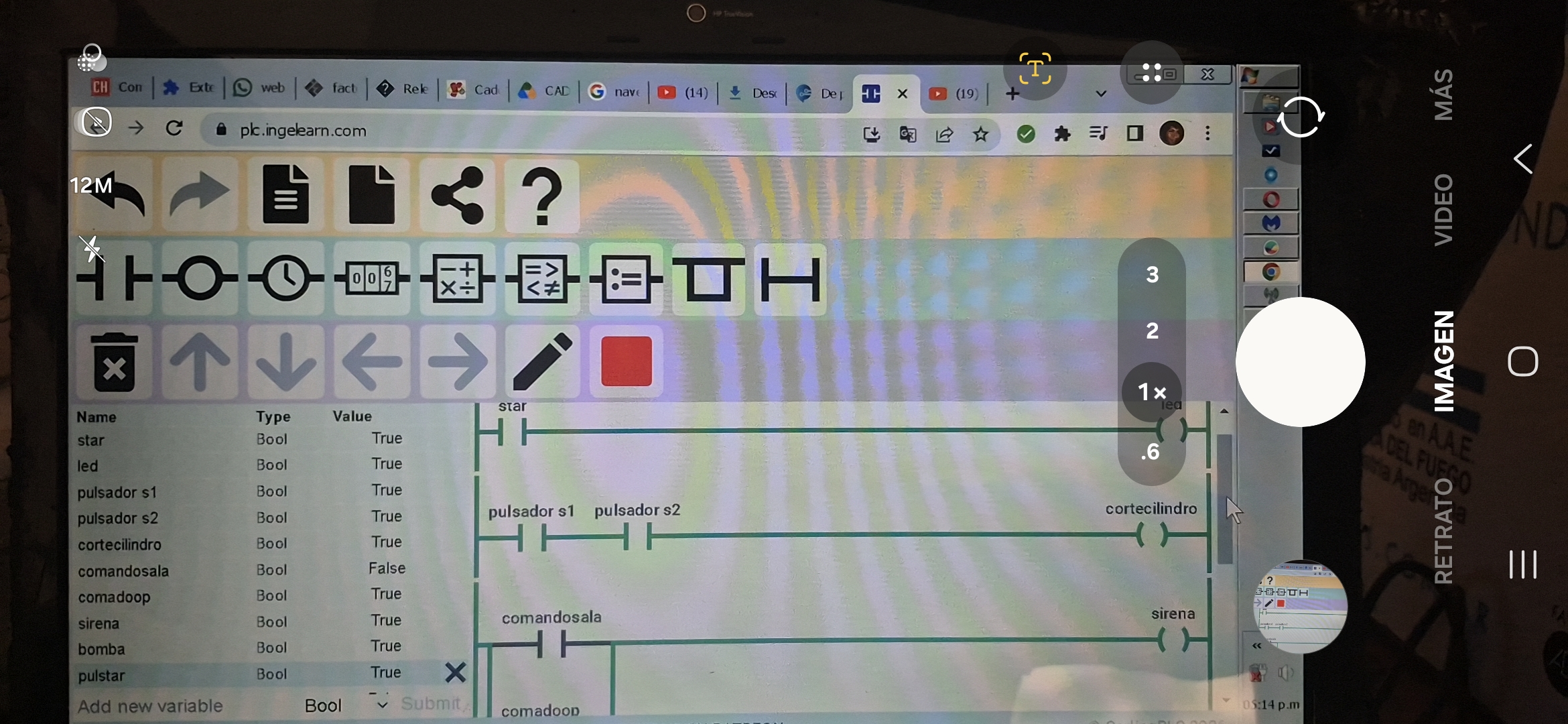

Usaremos el simulador gratuito para esta clase, así no nos preocupamos de armar los circuitos en CADe-SIMU por ahora. Asumiremos que todas las señales de entrada y salida están correctamente cableadas.

⚙️ Para cada ejercicio:

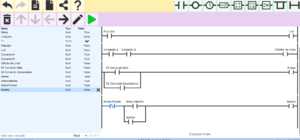

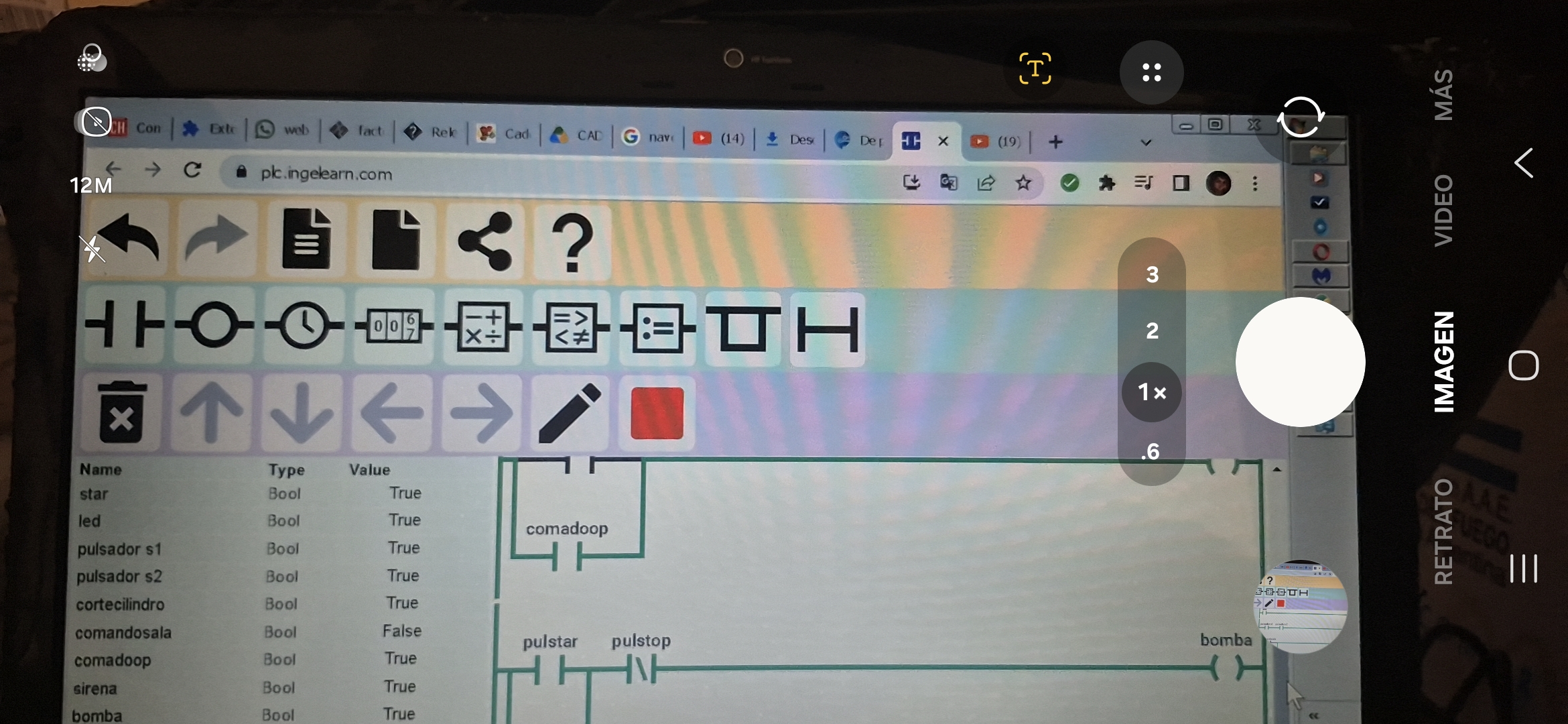

Creá las señales que usarás en la parte inferior izquierda de la página.
📌 Bool = Booleano = señal digital con solo 2 estados: ON u OFF.
Creá los contactos o bobinas arrastrando desde el menú superior.
Hacé clic en el elemento y en el desplegable seleccioná la señal. Luego presioná Close.
Para probar el circuito, hacé clic en la flecha y activá cada elemento clicando en él.
Para agregar un contacto en paralelo (OR), cliqueá el elemento y presioná Add Branch. Luego arrastrá un contacto en la nueva rama.
Podés crear nuevos escalones con el botón Add rung para expandir la lógica.

🧪 Ejercicios

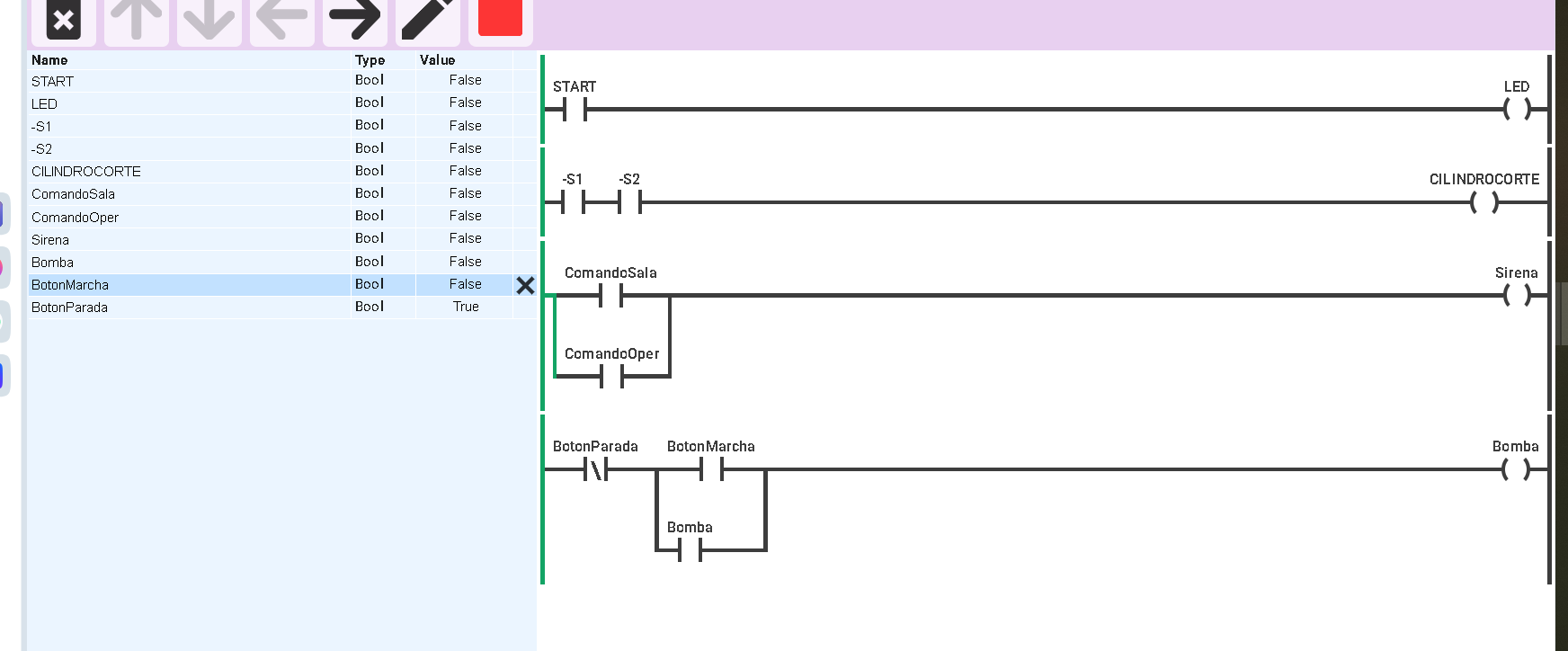

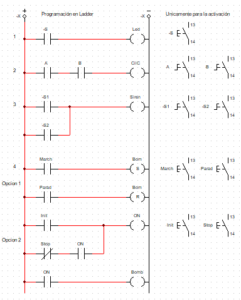

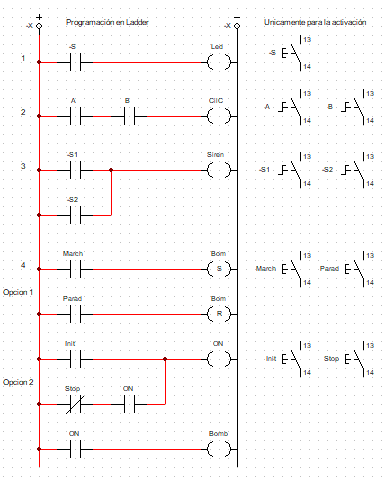

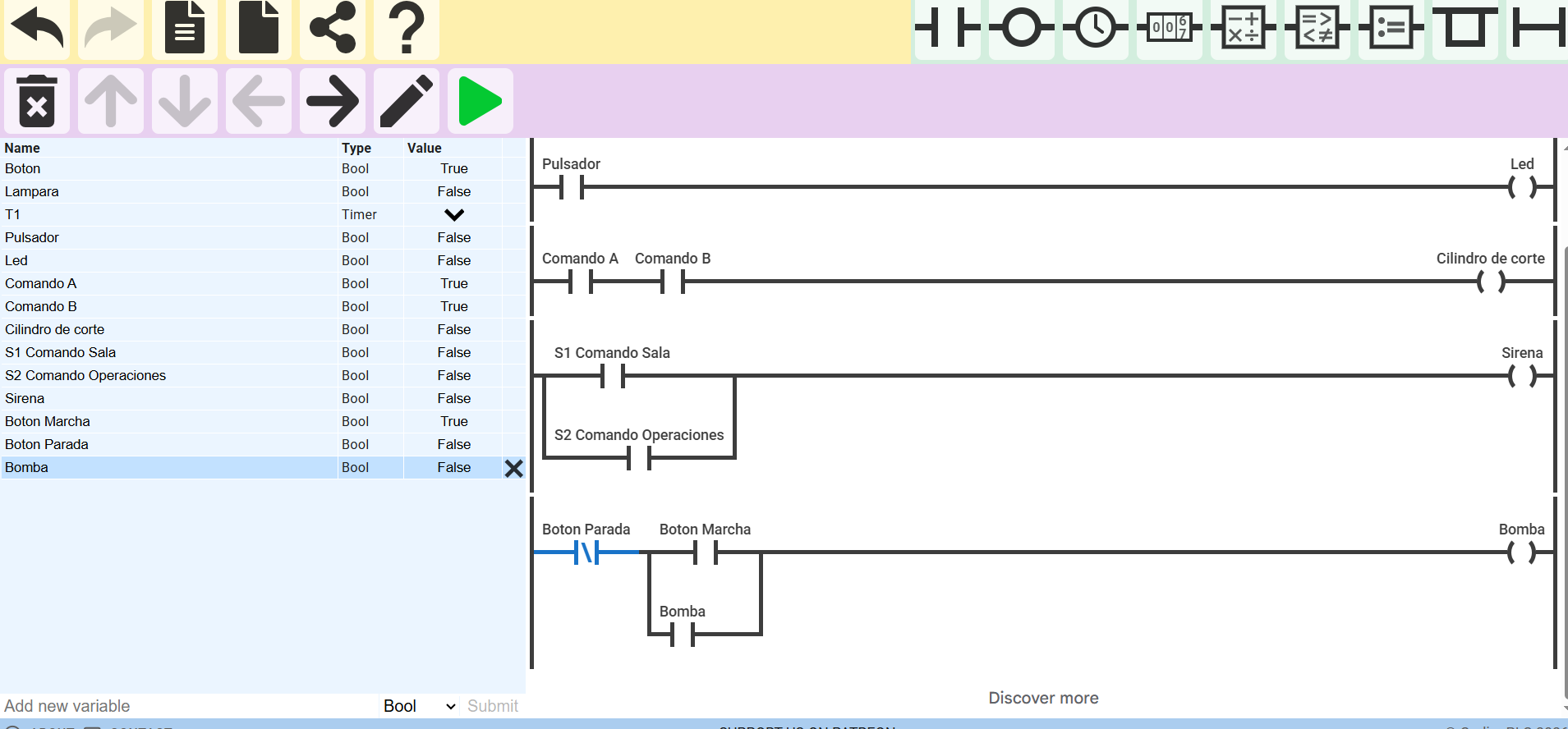

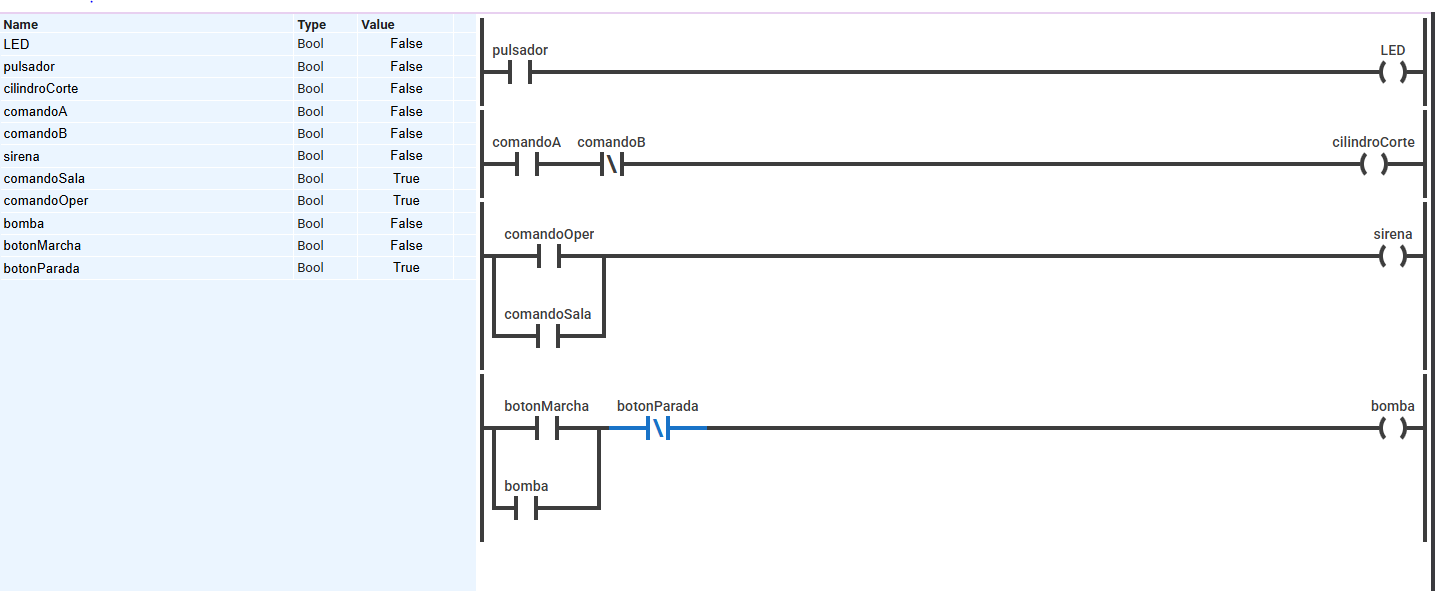

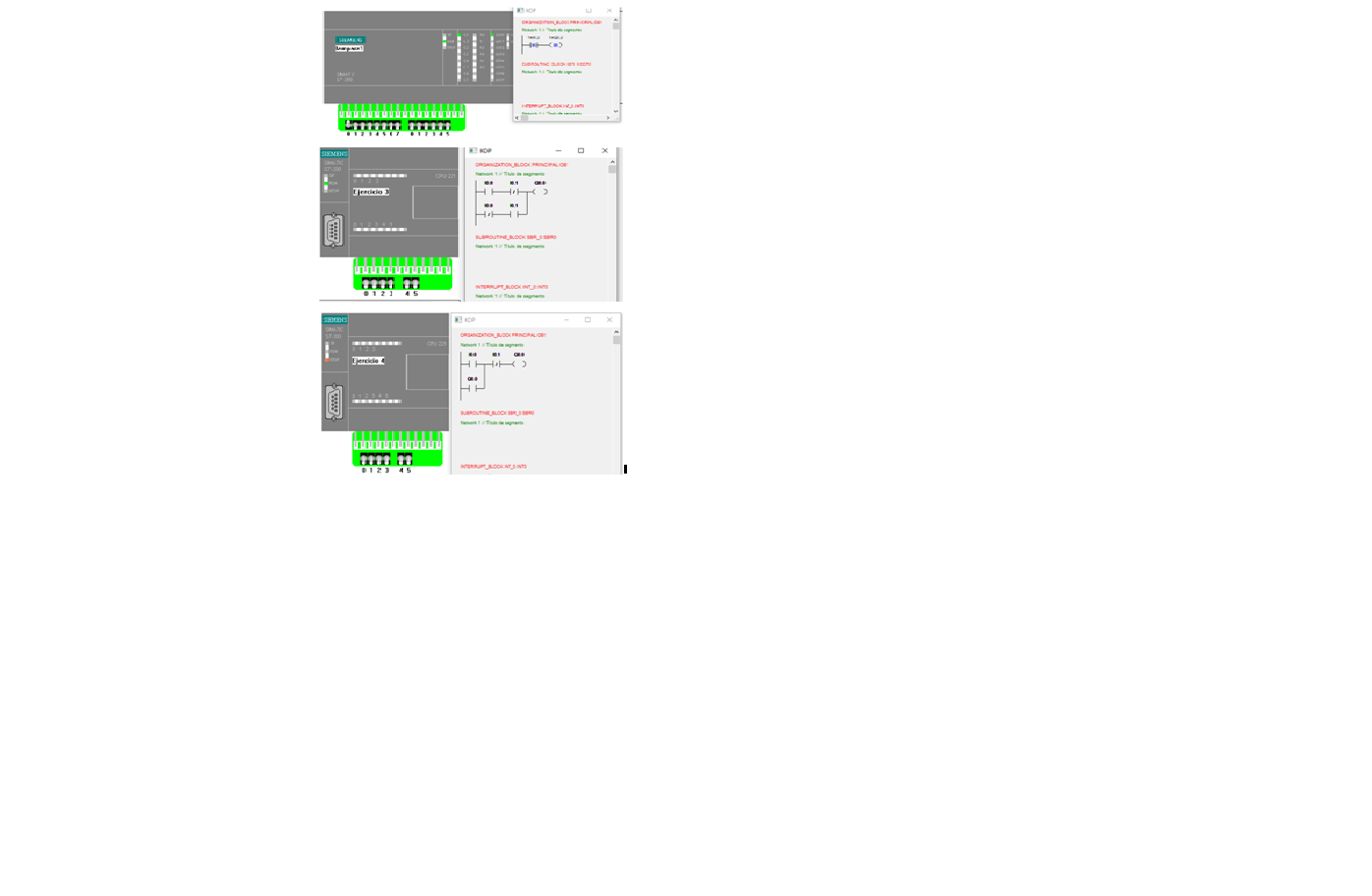

Recrearemos algunos de los ejercicios que ya hicimos, pero esta vez en lenguaje Ladder.

Ejercicio 1

Diseñá la lógica de un programa que encienda un LED cuando se presiona un pulsador, y lo apague cuando el pulsador se suelte.

Señales a crear:

LED
pulsador

Ejercicio 2

Queremos comandar una cortadora hidráulica (cilindroCorte). Por seguridad, tiene dos botones (-S1 y -S2). Hacé que la cortadora accione solamente si ambos comandos están en simultáneo.

Señales a crear:

cilindroCorte
comandoA
comandoB

Ejercicio 3

Tenemos una sirena que se acciona desde dos lugares distintos: la sala de control y el tablero de operaciones. Hacé que la sirena se active cuando se presione cualquiera de los dos botones (-S1 o -S2).

Señales a crear:

sirena
comandoSala
comandoOper

Ejercicio 4

Tenemos la bomba trifásica del cliente anterior. Armaremos la lógica de control que reemplaza al circuito de baja tensión.

La bomba debe encenderse con botonMarcha y quedarse encendida aunque se suelte. Debe apagarse con botonParada y quedar así aunque se suelte.

💡 Pista: Armá un enclavamiento. Usá la señal de la bomba como bobina y también como contacto.

Señales a crear:
