Disclaimer

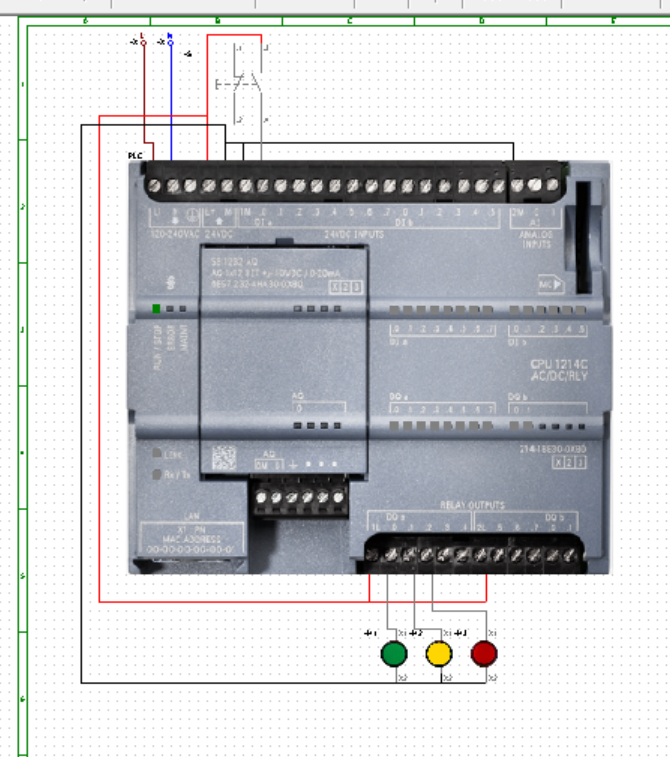

Ustedes verán que conecté las lámparas a las salidas 0, 1 y 2 en el CADe-SIMU.

En mi PLC real, las salidas están desfasadas por cómo armamos el módulo de pruebas que ven en el video. Así que la primera lámpara está conectada a la salida número 1 (es decir, la segunda. Se cuenta desde el cero).

Por eso, en las siguientes clases, verán que la primera lámpara real, se enciende cuando le apuntamos a Q0.1 y no a Q0.0.
